한국전기연구원, 고정밀 3D 프린팅 및 3D 나노 전자잉크 기술 개발초미세 전자회로 3차원 인쇄... 획기적인 3D 프린팅 기술 개발 국내 업체 기술이전
  • 임춘호 기자
  • 승인 2017.06.12 19:12
  • 댓글 0

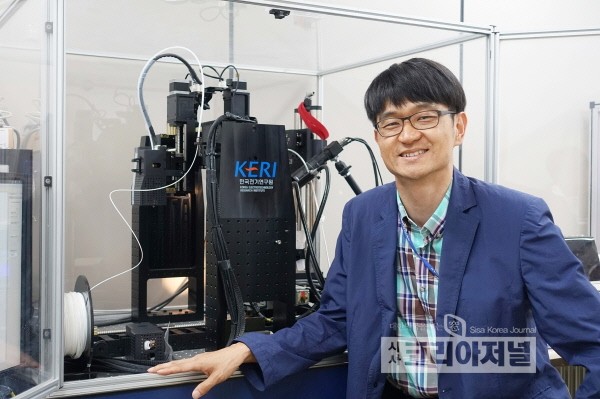

▲ 한국전기연구원 설승권 박사(책임연구원)와 나노 잉크기반 고정밀 3D 프린터 시제품.
[시사코리아저널=임춘호 기자] 미래창조과학부 국가과학기술연구회 산하 전기전문연구기관 한국전기연구원(KERI) 나노융합기술연구센터의 설승권 책임연구원팀은 최근 탄소나노튜브(CNT) 및 은(Ag) 나노입자를 이용한 ‘3D 프린팅용 나노 전자잉크’와 ‘잉크 기반 고정밀 3D 프린팅 기술’을 개발하는 데 성공했다.
이 기술은 그동안 연구진이 독자적으로 개발해 온 메니스커스(Meniscus) 기반의 3D 프린팅 기술을 더욱 발전시킨 세계 최고 수준의 기술로, 이 기술을 이용하면 전기가 통하는 수백 나노미터(nm, 1nm=10억분의 1m) 크기의 스마트 기기용 전자회로도 인쇄할 수 있다.
향후 전자소자 제작에 핵심적인 기술로 활용될 것으로 전망에 해외에서도 큰 관심을 얻고 있다.
연구진은 지난 8일 창원국가산업단지 내 해당 기술 관련 전문기업인 ㈜대건테크(대표 신기수)에 기술을 이전했으며, 전폭적인 기술 지원을 통해 ‘전자소자를 인쇄할 수 있는 3D 프린터’의 상용화를 뒷받침할 예정이다.
4차 산업혁명 시대를 맞아 전자소자 제조 공정에도 3D 인쇄전자(3D printed electronics) 기술을 적용하려는 움직임이 전 세계적으로 퍼지고 있다.
3D 프린팅 기술의 실현을 위해 필요한 것은 프린팅 기술에 맞는 3D 프린팅용 잉크를 제조할 수 있는 잉크화 기술이다.
현재 다양한 나노 소재의 전자잉크가 인쇄전자 산업에 적용되어 스마트폰, 디지털카메라, DVD, LCD 등 디지털 가전은 물론 전자종이, 유연 물리화학센서 등과 같이 차세대 유연 전자소자를 제작하는데 폭넓게 활용되고 있지만 2D 기반이라는 한계가 있다.
연구진은 우선 탄소나노튜브와 은 나노입자를 이용해 3D 프린팅용 나노 전자잉크 제조 기술을 개발했다.
이 기술을 이용하면 기존 2차원 인쇄전자기술에 사용되는 전자잉크들과 유사하게 낮은 점도를 가지면서도 우수한 전기적 특성을 갖는 3차원 구조물을 제작할 수 있다.
설승권 책임연구원은 “기존 인쇄전자용 잉크도 간단한 조작으로 3D 프린팅에 활용될 수 있다는 것을 의미하며, 개발된 3D 프린팅 기술에 적용될 수 있는 3D 프린팅용 잉크 소재를 다양화할 경우 인쇄전자의 다양한 분야에 실용화할 가능성을 보여준다”고 설명했다.
연구진은 이어 다양한 형상의 기능성 3차원 인쇄를 할 수 있는 '나노 전자잉크 기반 3D 프린팅 기술' 개발에 성공했다.
잉크의 토출을 위해 잉크 방울을 형성하거나 압력을 가해야 하는 기존의 프린팅 방식과 달리, 잉크의 표면 장력을 이용해 펜으로 글씨를 쓰는 것과 같은 새로운 방법(Fountain-Pen 3D Printing)으로 프린팅하는 기술이다.
이 기술은 다중 노즐을 적용해 생산성 향상과 함께 제작된 패턴의 해상도를 한층 높일 수 있다는 장점이 있다.
설승권 연구팀이 개발한 나노 전자잉크와 전자잉크 기반 3D 프린팅 기술은 기존의 거시적인 구조물을 제작하는 것에 그쳤던 3D 프린팅 기술의 한계를 넘어, 다양한 소재로 마이크로, 나노미터 수준의 기능성 3차원 미세구조물을 제작할 수 있다.
연구진은 전자소자의 미세 3D 모듈(센싱 변환기, 에미터, 안테나, 인덕터 등) 제작에 개발된 3D 프린팅용 나노 전자잉크와 3D 프린팅 기술을 성공적으로 적용해 다양한 형상의 3차원 구조물 제작이 가능함을 증명했다.
연구진은 이번 기술 개발로 3차원 패터닝을 위해 마땅한 기술이 없었던 인쇄전자 분야에 새로운 패러다임을 제공할 것으로 예상했다.
또한 정부에서 국가 차원의 중·장기적 3D프린팅 기술 확보 전략 마련을 위해 수립한 3D 프린팅 전략기술 로드맵에서 설정한 '2025년 3D 프린팅 전자부품 분야 글로벌 시장 선도 기반 구축으로 세계 3위권 3D 전자부품 제조기업 확보'라는 목표 실현도 앞당겨질 것으로 기대감을 나타냈다.
한편 설승권 연구팀의 연구 결과들은 성과의 우수성을 인정받아 나노 및 에너지 소재 분야 세계적인 과학저널인 ‘ACS 나노(ACS Nano)’, ‘ACS 어플라이드 머티리얼즈 앤 인터페이스(ACS Applied Materials & Interfaces)’ 등에 게재됐다.
